MineScape Mine Planning and Design Software

Oleh : Arie Triananda 270110090002

MineScape dikembangkan untuk memenuhi berbagai tuntutan dalam industri pertambangan, dan digunakan di lebih dari 100 perusahaan pertambangan di Indonesia. Minescape adalah solusi lengkap bagi operasi tambang open cut dan underground. MineScape memiliki fungsi pemodelan geologi dan desain tambang yang luas sehingga menjadi solusi pertambangan terkemuka di Indonesia. Dengan berbagai macam fitur yang dimiliki, Minescape menawarkan kemudahan penggunaan melalui:
  • Graphical Task Interface (GTi) yang menggabungkan berbagai macam fungsi Minescape
  • Tampilan yang intuitif
  • Semua data dan model 3D dapat diakses oleh banyak user secara bersamaan
  • Menyediakan CAD 3D
  • Tersedianya MineScape Explorer untuk melihat project dan mengolah data.
  • Dapat digunakan oleh banyak user dalam suatu network
  • Memiliki fungsi pemodelan stratigraphy yang kompleks termasuk patahan naik.
  • Gabungan antara database geologi dengan pemodelan dan grafis 3D
Semua produk Minescape telah terintregasi dan dapat diakses oleh banyak user dengan database tunggal dalam suatu network. Setiap produk melakukan pemrosesan data tertentu disertai dengan fungsi perencanaan pertambangan lainnya. Saya akan memberi sedikit tutorial bagaimana mengoperasikan software ini.


Untuk memulai MINESCAPE harus membuka terlebih dahulu icon MINESCAPE, maka akan muncul kenampakan seperti dibawah ini:

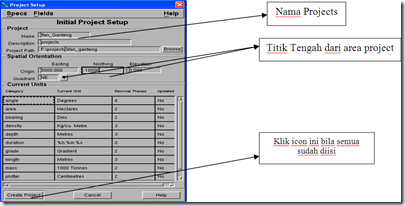

lalu create project untuk membuat project baru, atau klik project name yang telah ada, kemudian akan masuk ke dalam program MINESCAPE. Untuk membuat projects baru maka akan muncul:
New Picture
clip_image002[8]
ok untuk memulai masuk kedalam projects MINESCAPE

MINESCAPE adalah fasilitas dari MinCom untuk pemrosesan data topografi. Data bisa berupa data X,Y,Z dalam format ASCII, dxf, dwg atau data-data lain.
Berikut adalah tahapan dalam pemrosesan data topografi :
1. MEMBUAT DESIGN FILE

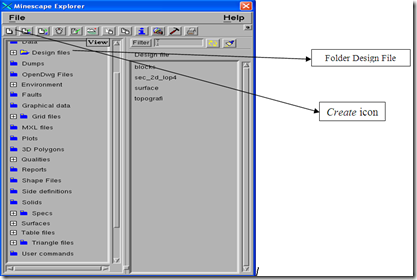

Dari MINESCAPE EXPLORER: Klik folder design file, kemudian klik Create
New Picture (1)

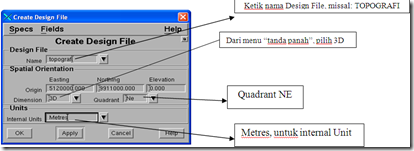

Kemudian akan muncul tampilan sebagai berikut: New Picture (2)
setelah semua diisi klik “OK”

2. MEMASUKKAN DATA TOPOGRAFI KE DALAM DESIGN FILE

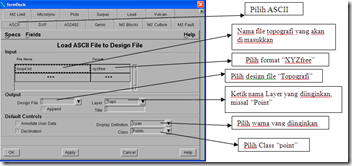

Dari MINESCAPE EXPLORER: Klik folder design file, kemudian klik Import
New Picture
kemudian akan muncul tampilan seperti dibawah ini:

New Picture
Klik “OK”

3. MENAMPILKAN POINT YANG TELAH DI IMPORT DILAYAR MINESCAPE.

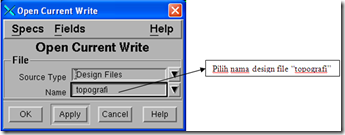

Klik “open write file”, akan keluar seperti dibawah ini:
New Picture (1)
Kemudian klik “OK”, maka point akan muncul di layer.

4. MEMBUAT SHEET SPECS

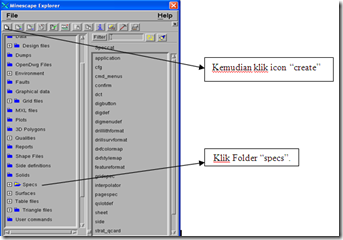

Buka MINESCAPE EXPLORER, klik folder specs
New Picture

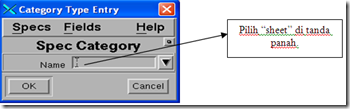

maka akan muncul:
New Picture (1)

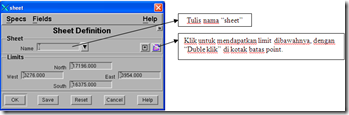

kemudian klik “OK”, maka akan tampil seperti dibawah ini:
New Picture
Kemudian klik “OK”.
5. MEMBUAT GRIDSPEC
Buka MINESCAPE EXPLORER, kemudian mengikuti langkah disamping gambar:
New Picture (1)
Kemudian dilayar akan muncul sebagai berikut:
New Picture
klik “OK”, maka akan muncul:
New Picture (1) Klik “OK”

6. MEMBUAT BATAS “TRIANGLE”

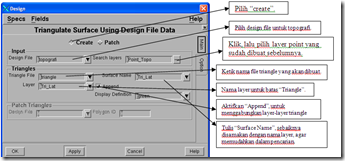

Klik MODEL – TRIANGLE – DESIGN, maka akan muncul :

New Picture

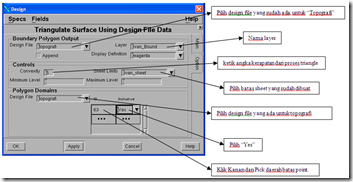

kemudian klik “option”, maka akan muncul:
New Picture (1)
kemudian klik “OK”, untuk mengetahui hasilnya panggil layer dengan cara klik “layer”, maka akan tampil:
New Picture
lalu klik “OK”. Jadilah batas “triangle” dan dapat terlihat di monitor.
7. MEMBUAT GRID FILE

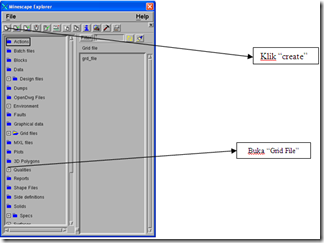

Buka MINESCAPE EXPLORER-GRID FILE-CREATE
New Picture (1)
maka akan muncul sebagai berikut:
New Picture
kemudian Klik “OK”
8. MEMBUAT DESIGN GRID

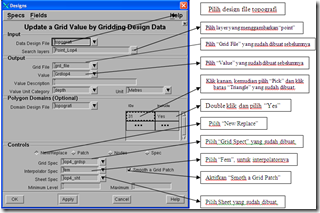

Klik MODEL-GRID-DESIGN, maka akan muncul:
New Picture (1)
Klik “OK”.
9. MENAMPILKAN GRID

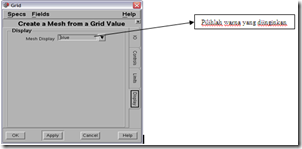

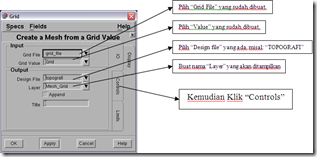

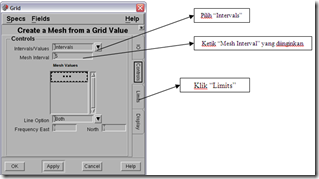

Klik GRAPHICS-MESH-GRID, maka akan muncul:
New Picture (1)
maka akan muncul:
New Picture
maka akan muncul:
New Picture
maka akan muncul:
New Picture
Kemudian klik “OK”, maka kemudian tinggal di panggil “layer”nya dan “grid” pun akan tampil

10.MEMBUAT KONTUR

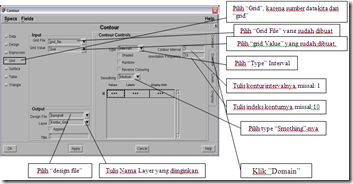

Klik GRAPHICS-CONTOUR, maka akan muncul:
New Picture (1)









akan muncul:
New Picture

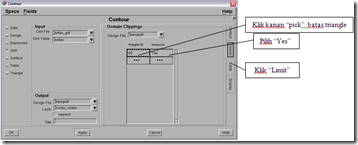

Kemudian

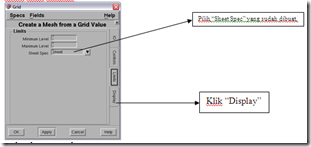

Pilih “Sheet Spec” yang sudah di buat.
Klik “Display”
Pilih warna yang diinginkan
kemudian klik “OK”, maka akan jadilah garis kontur yang dibuat, namun harus terlebih dahulu dipanggil layernya.
11. MEMBUAT PENAMPANG
Membuat garis “section” yang diinginkan, agar tidak kelebihan, maka dibutuhkan “batas topo”, setelah jadi garis “section”-nya
New Picture (1)

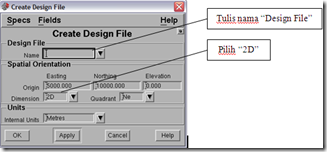

membuat “Design File” yang 2 Dimensi:
New Picture
klik “OK”

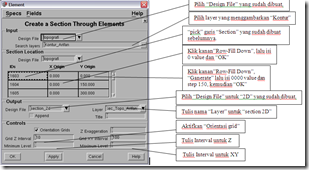

maka tahap memasukkan data: GRAPHICS-SECTION-ELEMENTS, muncul:
New Picture (1)
kemudian klik “OK”
